Монтаж систем автоматического пожаротушения: выбор труб и требования нормативов

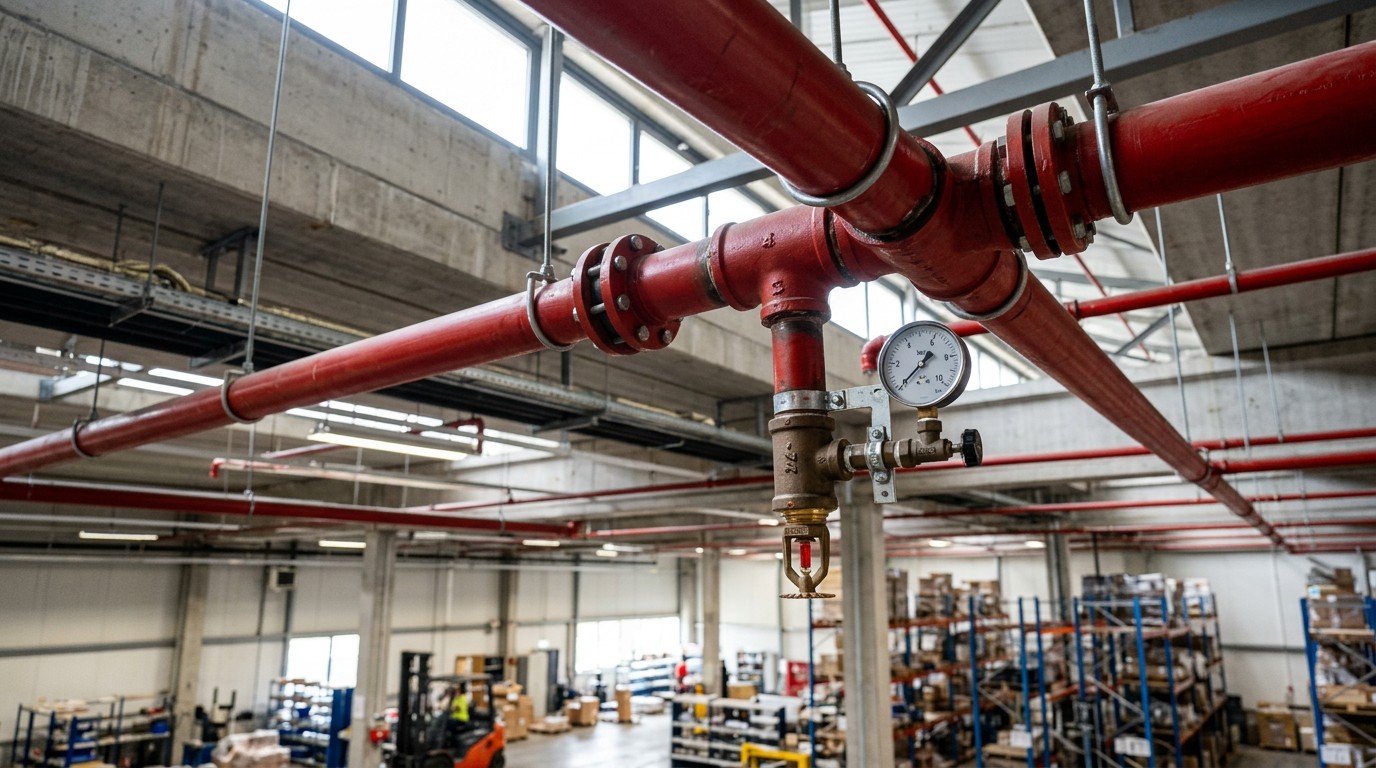

При проектировании пожаротушения внимание обычно сосредоточено на том, где установить оросители, какой насос выбрать и как обеспечить необходимый запас воды. Трубопроводу достается гораздо меньше внимания — его нередко воспринимают как обычную часть инженерной сети. Но именно через него система должна в нужный момент доставить огнетушащее вещество к каждой расчетной точке.

От материала труб, их диаметра, способа соединения и монтажа зависит не только удобство прокладки, но и соответствие всей установки нормативным требованиям. Здесь возникают вполне практические вопросы: какие трубы допускается использовать для спринклерных и дренчерных систем, чем отличаются требования к различным участкам сети и почему стальные трубы по-прежнему широко применяются в таких установках.

Какие трубы предусматривает СП 485

Для большинства водяных автоматических установок отправной точкой остается стальной трубопровод. В действующей редакции СП 485.1311500.2020 для трубопроводной сети предусмотрены стальные электросварные прямошовные трубы по ГОСТ 10704, водогазопроводные трубы по ГОСТ 3262, а также бесшовные горячедеформированные и холоднодеформированные трубы по ГОСТ 8732 и ГОСТ 8734. В зависимости от принятого решения допускаются сварные, фланцевые и резьбовые соединения, а также разъемные муфты, соответствующие установленным требованиям.

Выбор конкретного исполнения определяется не только диаметром сети. Проектировщик учитывает расчетное давление, способ монтажа, тип соединений, условия эксплуатации и требования к обслуживанию. Для пенных установок СП отдельно указывает оцинкованные стальные трубы по ГОСТ 3262 и устанавливает дополнительные условия для внутренних покрытий.

Поэтому подбор трубопроката для объекта логично вести одновременно с разработкой трубопроводной схемы. Сортамент, применяемый в системах пожаротушения, должен соответствовать проектным решениям и нормативной базе; сведения о выпускаемом стальном трубопрокате, например, можно сопоставлять с технической документацией металлургических поставщиков, представленной на www.mkuralsteel-nsk.ru.

Почему сталь остается основным материалом

У стального трубопровода есть важное преимущество для пожарной системы: его применение непосредственно предусмотрено нормативными требованиями к трубопроводной сети. Это снижает количество дополнительных условий, которые приходится проверять при проектировании и согласовании нестандартных решений.

Есть и инженерная сторона вопроса. Стальная труба сохраняет механическую прочность при воздействии высоких температур значительно предсказуемее многих полимерных материалов. Она хорошо совместима со сварными и резьбовыми технологиями монтажа, допускает различные варианты прокладки и рассчитана на эксплуатацию в составе инженерных систем здания.

Однако утверждение, что сталь автоматически решает все проблемы, было бы неверным. Коррозия, качество сварных швов, состояние резьбовых соединений, неправильное крепление или нарушение геометрии сети способны создать не меньше проблем, чем неверно выбранный материал. Поэтому надежность системы определяется не только маркой трубы, а всем комплексом проектных и монтажных решений.

При выборе материала полезно проверить как минимум:

• соответствие трубы предусмотренному СП и ГОСТ;
• расчетные параметры давления и расхода;
• совместимость с выбранным способом соединения;
• условия окружающей среды, включая влажность и химическую активность;
• возможность осмотра, промывки, продувки и последующего обслуживания;
• наличие защитного покрытия, если оно требуется условиями эксплуатации.

Можно ли использовать неметаллические трубы

Можно, но их применение нельзя рассматривать как простую замену стали на пластик.

СП 485 содержит отдельные требования к неметаллическим трубопроводам и гибким металлическим подводкам. При их проектировании необходимо руководствоваться согласованными стандартами организации и иметь подтверждение положительными результатами огневых испытаний применительно к соответствующей группе однородных объектов или пожарной нагрузки.

Из этого следует практический вывод: наличие у трубы обычного сертификата или технического паспорта еще не означает автоматически, что ее можно применять в любой части АУП. Необходимо проверить именно допустимость использования конкретной системы в конкретных условиях объекта.

Особенно внимательно рассматривают зоны, где трубопровод может подвергаться непосредственному тепловому воздействию. Изменение № 1 к СП 485 прямо устанавливает ограничения на надземную прокладку незащищенных от теплового воздействия неметаллических трубопроводов в ряде пожаро- и взрывоопасных зон.

Именно поэтому стальные трубы остаются привычным базовым решением: для них нормативная схема применения значительно яснее, а необходимость дополнительных подтверждений для материала возникает реже.

Спринклерная и дренчерная система: есть ли разница для труб

Разница между установками прежде всего связана с принципом подачи огнетушащего вещества, но она отражается и на состоянии трубопроводной сети.

В водозаполненной спринклерной системе трубы постоянно находятся под водой. В воздухозаполненной системе часть сети заполнена воздухом до момента срабатывания. Дренчерная установка может иметь незаполненные водой трубопроводы, поскольку выпуск воды начинается после запуска системы. Для этих вариантов норматив предусматривает различающуюся идентификацию трубопроводов. Например, для водозаполненных трубопроводов спринклерных и дренчерных АУП предусмотрена зеленая окраска или цифровое обозначение «1», для воздухозаполненных — синяя окраска или «3», а для незаполненных дренчерных трубопроводов — голубой цвет или код «3с».

Условия эксплуатации также влияют на защиту металла от коррозии. Если в сети возможны конденсат, повышенная влажность или агрессивная среда, нельзя ограничиваться только выбором толщины стенки. Необходимо предусмотреть подходящую защиту и оценить фактические условия эксплуатации.

Для самого проектирования принцип остается единым: трубопровод должен обеспечить расчетные расход и давление, возможность контроля и испытаний, а также осмотра, промывки и продувки. Эти требования прямо закреплены в разделе 6.7 СП 485.

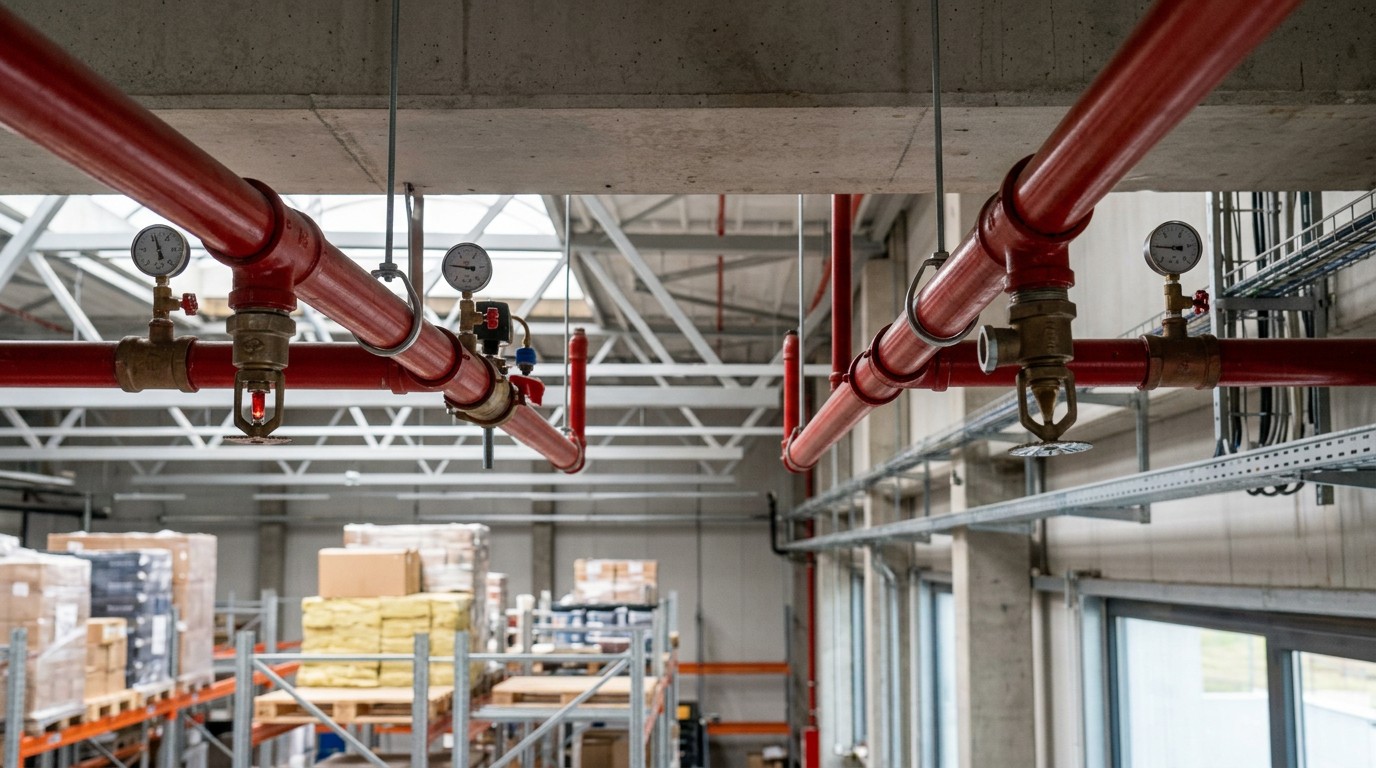

Монтаж труб: соединения и крепление не менее важны материала

Даже соответствующая нормативам труба не гарантирует работоспособность системы, если монтаж выполнен с нарушениями.

СП устанавливает требования не только к материалам, но и к расположению трубопроводов. Например, для стальных труб расстояние между опорами определяется наружным диаметром: в действующей редакции таблица 6.7.1 устанавливает предельные расстояния от 2,5 м для труб диаметром 18 мм до 9 м для труб больших диаметров, включая 219, 273 и 325 мм.

Отдельно нормируется доступность соединений: скрытая прокладка стальных трубопроводов без доступа к стыковым соединениям не допускается. Это принципиальный момент для эксплуатации: систему пожаротушения нельзя проектировать как обычную инженерную сеть, которую достаточно спрятать в конструкции здания.

При монтаже стоит последовательно контролировать:

1. соответствие поступивших труб проектной документации;
2. состояние поверхности и отсутствие повреждений;
3. правильность расположения опор и подвесок;
4. качество сварных, резьбовых или фланцевых соединений;
5. возможность слива, промывки и продувки;
6. доступ к соединениям и элементам обслуживания;
7. проведение предусмотренных проектом испытаний.

Такой контроль важен потому, что дефект трубопровода способен проявиться не во время обычной эксплуатации, а в момент, когда система должна обеспечить расчетную подачу огнетушащего вещества.

Что чаще всего упускают при выборе труб

Основная ошибка — выбирать трубу только по диаметру. Гидравлический расчет действительно определяет диаметры участков сети, но материал и конструкция трубопровода должны рассматриваться шире.

Есть несколько типичных проблем.

Замена материала без проверки нормативных условий. Если вместо предусмотренной проектом стали выбирается полимерная труба, необходимо подтвердить возможность такого решения применительно к объекту и пожарной нагрузке.

Выбор трубы без учета способа соединения. Одинаковый трубопрокат может использоваться в разных конструкциях сети, но требования к сварным, резьбовым, фланцевым и разъемным соединениям отличаются.

Игнорирование коррозионных условий. Для водозаполненной системы внутреннее состояние трубы имеет прямое отношение к ее длительной эксплуатации. Агрессивная среда требует отдельной оценки материала и защиты.

Нарушение требований к креплению. Слишком редкая установка подвесок увеличивает нагрузку на соединения и элементы сети. СП прямо нормирует расстояния между опорами стальных трубопроводов.

Отсутствие возможности обслуживания. Даже правильно смонтированная сеть должна оставаться доступной для контроля, испытаний и технических работ. Требование о доступе к стыковым соединениям исключает многие решения, которые удобны только на стадии строительства.

Как выбрать трубу для объекта без лишних рисков

Рациональный подход начинается не со склада металлопроката, а с проектной документации. Сначала определяется тип АУП, расчетные параметры и условия эксплуатации. Затем проверяется допустимый материал труб, выбирается стандарт на трубу и способ соединения. После этого оцениваются коррозионная защита, крепление и возможность последующего обслуживания.

Для большинства водяных спринклерных и дренчерных систем стальная труба остается нормативно понятным и технически универсальным решением. Это не означает, что любой стальной трубопрокат подходит без проверки: важны стандарт изготовления, характеристики конкретного изделия, способ соединения и соответствие проекту.

В конечном счете трубопровод пожаротушения — часть системы безопасности, а не обычная водопроводная разводка. Он должен сохранять расчетные параметры, выдерживать испытания и оставаться контролируемым на протяжении эксплуатации объекта. Поэтому выбор стали как базового материала объясняется не традицией, а сочетанием нормативной определенности, механической прочности и пригодности к различным технологиям монтажа.

Заключение

Требования к трубам в автоматических системах пожаротушения сформулированы значительно шире, чем простое указание материала. СП 485.1311500.2020 регламентирует допустимые виды стальных труб, варианты соединений, особенности применения неметаллических трубопроводов, крепление, доступность соединений и идентификацию сетей.

Для спринклерных и дренчерных установок сталь остается основным решением, поскольку ее применение непосредственно предусмотрено нормативной базой и хорошо сочетается с требованиями к прочности, монтажу и обслуживанию. Альтернативные материалы возможны, но требуют проверки дополнительных условий и подтверждений.

Поэтому грамотный выбор трубопровода начинается с ответа не на вопрос «какую трубу проще смонтировать», а на вопрос «какая конструкция сети соответствует проекту, нормативам и условиям эксплуатации конкретного объекта». Именно такой подход снижает вероятность того, что слабым местом системы пожаротушения окажется ее трубопровод.
