Сальниковая запорная арматура в системах пожаротушения

Системы пожаротушения играют критически важную роль в обеспечении безопасности объектов. Сальниковая арматура является неотъемлемой частью этих систем, обеспечивая надежное перекрытие потока огнетушащего вещества. Это решение сочетает в себе простоту конструкции и высокую герметичность, что делает его идеальным для использования в экстренных ситуациях.

Надежность таких устройств предотвращает утечки и гарантирует мгновенное срабатывание системы при возникновении пожара. В данной статье мы рассмотрим конструктивные особенности, классификацию, критерии выбора, нормативную базу, монтаж и обслуживание сальниковой арматуры.

Понимание этих аспектов важно для проектировщиков, монтажников и эксплуатационных служб, работающих с объектами, где требования к пожарной безопасности особенно высоки.

Назначение и принцип работы сальниковых запорных клапанов

Сальниковые запорные клапаны играют ключевую роль в системах пожаротушения, обеспечивая надежное перекрытие потоков рабочей среды. Эти устройства предназначены для полного отключения подачи воды или пенного концентрата, что делает их незаменимыми в экстренных ситуациях.

Сальниковый запорный клапан — это арматура, в которой герметизация подвижного штока осуществляется с помощью сальникового уплотнения. Это уплотнение состоит из набора колец или набивки, которые поджимаются нажимной втулкой, обеспечивая надежную герметичность.

Определение сальникового запорного клапана

Сальниковый запорный клапан — это устройство, которое позволяет полностью перекрывать поток рабочей среды в трубопроводе. Он состоит из нескольких ключевых элементов, которые обеспечивают его надежную работу:

• Корпус клапана, который удерживает все внутренние компоненты.
• Шток, который перемещается для открытия или закрытия потока.
• Сальниковое уплотнение, которое предотвращает утечку среды.

Принцип действия сальникового уплотнения

Принцип работы сальникового уплотнения основан на механическом движении. При вращении маховика, шток клапана перемещается поступательно, что приводит к открытию или закрытию потока. Сальниковая камера с набивкой предотвращает выход рабочей среды наружу, обеспечивая герметичность.

Основные функции в системах пожаротушения

Сальниковые запорные клапаны выполняют несколько важных функций в системах пожаротушения:

• Отсечение потока: быстрое перекрытие подачи воды или пенного концентрата в случае пожара.
• Секционирование трубопроводов: позволяет разделить систему на участки для более эффективного управления.
• Регламентные работы: возможность проведения обслуживания без полного опорожнения системы.

Конструктивные особенности сальниковых клапанов

Изучение конструктивных особенностей сальниковых клапанов позволяет понять их ключевую роль в системах пожаротушения. Эти клапаны состоят из нескольких важных элементов, каждый из которых выполняет свою функцию.

Элементы конструкции

Ключевые элементы запорного клапана включают:

• Корпус
• Крышка
• Шток
• Запорный орган (золотник или тарель)
• Седло
• Сальниковая камера
• Нажимная втулка
• Маховик

Каждый из этих компонентов играет важную роль в обеспечении надежности и долговечности клапана.

Типы сальниковых уплотнений

Существуют различные типы сальниковых уплотнений, которые используются в сальниковых клапанах:

• Мягкая набивка из графитовых материалов
• Фторопластовые уплотнения
• Асбестовые уплотнения
• Комбинированные уплотнения с терморасширенным графитом

Каждый тип имеет свои преимущества и недостатки, особенно в условиях высоких давлений и температурных перепадов, что критично для систем пожаротушения.

Материалы изготовления

Материалы, используемые для изготовления сальниковой арматуры, также играют важную роль. Основные материалы включают:

• Чугун
• Сталь
• Латунь
• Нержавеющая сталь

Каждый из этих материалов обладает различной коррозионной стойкостью и механической прочностью, что влияет на соответствие требованиям пожарной безопасности.

Применение в системах пожаротушения

Сальниковые запорные клапаны играют ключевую роль в системах пожаротушения. Они обеспечивают надежное управление потоками воды и защиту от возможных утечек. Рассмотрим три основных типа систем, где эти клапаны находят свое применение.

Спринклерные системы

В спринклерных системах сальниковые клапаны устанавливаются на подводящих магистралях и секционных узлах. Это позволяет эффективно отключать отдельные секции при срабатывании системы или в случае ложного пуска. Благодаря этому обеспечивается безопасность и экономия ресурсов.

Дренчерные системы

Для дренчерных систем пожаротушения критически важна скорость и надежность работы сальниковых клапанов. Они функционируют в паре с узлами управления, что позволяет мгновенно реагировать на угрозу. Это делает дренчерные системы эффективными в борьбе с огнем, особенно в больших помещениях.

Пожарные водопроводы

В пожарных водопроводах сальниковые запорные клапаны выполняют роль основной отсекающей арматуры. Их устанавливают на вводах, стояках и пожарных кранах. Это обеспечивает надежное управление подачей воды в экстренных ситуациях. Важно, чтобы арматура соответствовала требованиям нормативных документов.

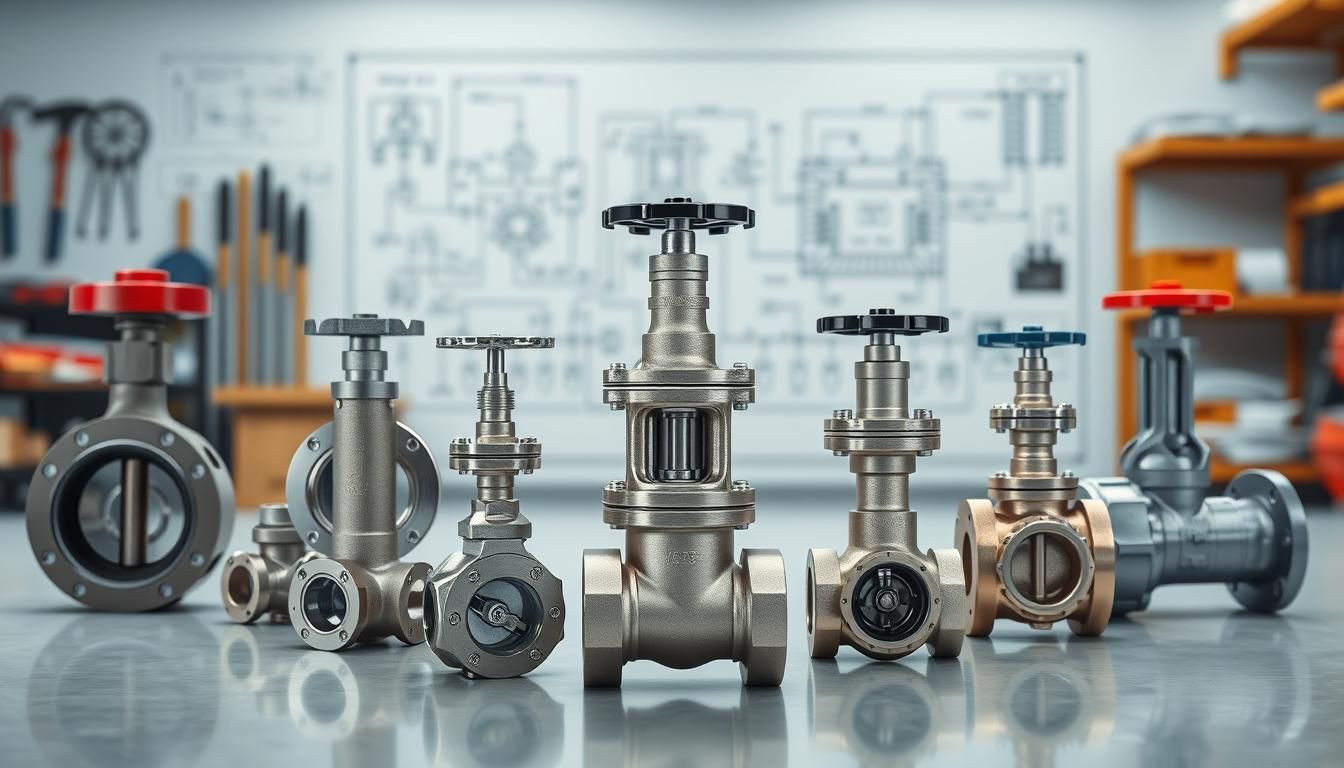

Классификация сальниковых запорных клапанов

Сальниковые запорные клапаны классифицируются по нескольким ключевым признакам. Эта классификация помогает специалистам в области проектирования и эксплуатации точно подбирать арматуру для различных условий работы. Рассмотрим основные критерии, по которым можно разделить запорные клапаны.

По типу присоединения

Запорные клапаны могут иметь разные типы присоединения, что влияет на их установку и функциональность. К основным типам относятся:

• Фланцевые клапаны: обеспечивают надежное соединение с трубопроводами, часто используются в системах с высоким давлением.
• Муфтовые клапаны: просты в установке и замене, подходят для труб одинакового диаметра.
• Приварные клапаны: обеспечивают прочное соединение, что делает их идеальными для стационарных систем.

По материалу корпуса

Материалы, из которых изготавливаются корпуса клапанов, также играют важную роль в их характеристиках:

• Чугунные клапаны: долговечны и устойчивы к коррозии, подходят для большинства стандартных условий.
• Стальные клапаны: могут быть углеродистыми или легированными, обеспечивают высокую прочность и устойчивость к высоким давлениям.
• Латунные и бронзовые клапаны: используются в системах, где важна высокая коррозионная стойкость.
• Клапаны из нержавеющей стали: идеальны для агрессивных сред, обеспечивая долговечность и надежность.

По номинальному давлению

Классификация по номинальному давлению важна для определения областей применения клапанов. Они могут быть разделены на:

• PN 10: для низкого давления, используется в системах с небольшими нагрузками.
• PN 16: для средних давлений, подходит для большинства стандартных систем.
• PN 25 и выше: для высоких давлений, используется в промышленных и специализированных системах.

Таким образом, понимание классификации сальниковых запорных клапанов позволяет эффективно выбирать арматуру для различных систем пожаротушения. Правильный выбор гарантирует надежность и безопасность в эксплуатации.

Критерии выбора сальниковых клапанов для пожарных систем

При выборе сальниковых клапанов для систем пожаротушения необходимо учитывать несколько ключевых критериев. Эти факторы обеспечивают надежность и эффективность работы арматуры в критических условиях. Рассмотрим основные из них.

Требования к герметичности

Герметичность запорной арматуры является одним из самых важных критериев. Согласно ГОСТ, для пожарных систем критически важен класс А, который предполагает отсутствие видимых утечек. Даже небольшая протечка может привести к падению давления и несрабатыванию системы, что недопустимо в условиях пожара.

Температурный диапазон эксплуатации

Температурный диапазон клапанов также играет значительную роль. В России, где климат может варьироваться от сильных морозов до высоких температур, важно, чтобы клапаны могли работать в таких условиях. Они должны сохранять свою функциональность как в неотапливаемых помещениях, так и вблизи технологического оборудования, где температура может значительно повышаться.

Коррозионная стойкость

Коррозионная стойкость арматуры зависит от качества воды в пожарных водопроводах и условий эксплуатации. Важно учитывать возможность контакта с пенными концентратами и атмосферной влажностью. Выбор материалов и защитных покрытий для клапанов должен основываться на этих факторах, чтобы обеспечить долговечность и надежность работы.

Особенности монтажа и эксплуатации

Монтаж сальниковых клапанов требует внимательного подхода и соблюдения ряда правил. Эти правила обеспечивают надежную и безопасную работу запорной арматуры в системах пожаротушения. Важно учитывать правильное положение клапана, его совместимость с трубопроводом и другие технические нюансы.

Правила установки

При установке сальниковых клапанов необходимо следовать следующим рекомендациям:

• Клапан должен быть установлен в соответствии с направлением потока, указанным на корпусе.
• Важно соблюдать соосность фланцев, чтобы избежать ненужных напряжений.
• Затяжка крепежа должна производиться равномерно, чтобы не допустить перекоса.

Условия безопасной эксплуатации

Для безопасной эксплуатации сальниковых клапанов следует учитывать:

• Рабочие параметры, такие как давление и температура, должны соответствовать техническим характеристикам устройства.
• Клапан не должен использоваться в качестве регулирующего устройства, так как это может привести к его повреждению.
• Рекомендуется периодически открывать и закрывать клапан, чтобы предотвратить закисание штока.

Пусконаладочные работы

Перед вводом в эксплуатацию необходимо провести пусконаладочные работы, которые включают:

• Гидравлические испытания для проверки прочности конструкции.
• Проверку герметичности сальникового уплотнения и затвора.
• Оформление актов ввода в эксплуатацию, что подтверждает готовность системы к работе.

Также стоит уделить внимание требованиям охраны труда при работе с арматурой под давлением. Это поможет избежать несчастных случаев и обеспечить безопасность персонала.

Техническое обслуживание и ремонт

Соблюдение графика технического обслуживания сальниковых клапанов критически важно для их эффективности. Это включает в себя регулярные осмотры и своевременные ремонты, которые помогают предотвратить серьезные неисправности.

Периодичность осмотров

Рекомендуется проводить осмотры сальниковых клапанов с определенной периодичностью:

• Ежемесячный визуальный осмотр на предмет утечек и коррозии.
• Ежеквартальная проверка работоспособности клапанов.
• Ежегодное полное техническое освидетельствование.

Замена сальниковой набивки

Процедура замены сальниковой набивки включает несколько этапов:

1. Демонтаж нажимной втулки.
2. Удаление старой набивки и очистка сальниковой камеры.
3. Установка новых колец с разбежкой замков и равномерная затяжка.

Критерии вывода из эксплуатации

Клапаны необходимо выводить из эксплуатации при наличии следующих признаков:

• Сквозная коррозия корпуса.
• Необратимый износ седла.
• Трещины или деформация штока.
• Невозможность восстановления герметичности после многократной замены набивки.

Важно: все операции по обслуживанию и ремонту должны быть документированы для обеспечения надежности и безопасности системы.

Обзор производителей сальниковых запорных клапанов

В этом разделе мы рассмотрим ведущих производителей сальниковых клапанов, чья продукция активно используется в системах пожаротушения на российском рынке. Каждый из этих производителей предлагает уникальные решения, соответствующие высоким стандартам качества и надежности.

Компания АДЛ (Россия)

Компания АДЛ является одним из крупнейших отечественных производителей, предлагающим широкий ассортимент сальниковых клапанов из чугуна и стали. Продукция компании адаптирована под российские стандарты и климатические условия. В их линейке представлены различные серии клапанов, которые отличаются:

• Высокой надежностью;
• Устойчивостью к коррозии;
• Разнообразием конструктивных решений.

Технические характеристики клапанов АДЛ позволяют использовать их в самых различных условиях, что делает их популярными среди специалистов в области пожарной безопасности.

Broen (Дания)

Broen — это европейский производитель с многолетней историей, который предлагает клапаны повышенной надежности для ответственных объектов. Их продукция известна высоким качеством и долговечностью. Клапаны Broen соответствуют строгим международным стандартам и сертификациям, что подтверждает их надежность и эффективность.

Компания активно работает на российском рынке, предлагая своим клиентам:

• Гарантию на продукцию;
• Доступность сервисного обслуживания;
• Широкий ассортимент для различных нужд.

Zetkama (Польша)

Zetkama — это компания, которая сочетает в себе европейское качество и конкурентоспособные цены. Их пожарная арматура активно представлена на российском рынке и пользуется высоким спросом благодаря:

• Широкому выбору моделей;
• Оптимальному соотношению цены и качества;
• Надежности и долговечности.

Продукция Zetkama сертифицирована и соответствует всем необходимым требованиям, что делает её отличным выбором для систем пожаротушения.

Типичные ошибки при выборе и эксплуатации

Выбор и эксплуатация сальниковых запорных клапанов требует особого внимания, чтобы избежать распространенных ошибок. Ниже рассмотрим основные ошибки, которые могут возникнуть на разных этапах работы с клапанами.

Ошибки при подборе клапана

При выборе сальникового клапана часто допускаются следующие ошибки:

• Несоответствие номинального давления: неправильный выбор давления может привести к поломке клапана.
• Игнорирование температурного диапазона: неподходящий диапазон температур может вызвать утечки.
• Выбор неподходящего материала корпуса: использование некачественных материалов в агрессивной среде приводит к коррозии.
• Занижение диаметра условного прохода: это может ограничить поток и снизить эффективность системы.

Нарушения правил монтажа

Ошибки при установке клапанов также могут негативно сказаться на их работе:

• Установка против направления потока: это может привести к блокировке и повреждению клапана.
• Чрезмерная затяжка фланцевых соединений: это может вызвать деформацию и утечки.
• Отсутствие компенсаторов: необходимы для учета температурных расширений.
• Монтаж без очистки трубопровода: наличие окалины и мусора может повредить клапан.

Пренебрежение обслуживанием

Регулярное обслуживание критически важно для надежной работы клапанов:

• Отсутствие регулярных осмотров: это может привести к неожиданным поломкам.
• Несвоевременная замена сальниковой набивки: игнорирование этого может вызвать утечки.
• Игнорирование признаков коррозии: это может привести к серьезным повреждениям.
• Отказ от периодического циклирования клапанов: это важно для предотвращения заедания.

Перспективы развития сальниковой арматуры

Современные технологии в сальниковой арматуре открывают новые горизонты для систем пожаротушения. В последние годы наблюдается значительный прогресс в области инновационных материалов, которые повышают надежность и долговечность клапанов.

Инновационные материалы

Разработка новых композитов для сальниковой набивки, основанных на терморасширенном графите с фторопластовыми добавками, обеспечивает повышенную герметичность и увеличенный межремонтный интервал. Также активно используются антикоррозионные покрытия нового поколения и дуплексные стали, которые подходят для эксплуатации в сложных условиях, таких как морская вода и химически агрессивные среды.

Интеграция с системами мониторинга

Интеграция с системами мониторинга пожаротушения становится важным аспектом развития сальниковых клапанов. Оснащение клапанов датчиками положения, концевыми выключателями и модулями передачи данных позволяет создать автоматизированные системы управления, которые значительно повышают уровень безопасности.

Тенденции импортозамещения

Тенденции импортозамещения арматуры в России также играют ключевую роль в развитии отрасли. Государственная политика направлена на рост производственных мощностей отечественных предприятий, локализацию технологий и развитие собственных конструкторских разработок. Это позволяет расширить номенклатуру российской пожарной арматуры и повысить ее конкурентоспособность на рынке.

Заключение

Сальниковые запорные клапаны играют важную роль в системах пожаротушения. Их надёжность и эффективность обеспечивают безопасность объектов. Правильный выбор и профессиональный монтаж этих клапанов являются основой для безотказной работы противопожарной защиты.

Эти устройства просты в эксплуатации и ремонте, что делает их предпочтительными для многих инженеров. Регулярное обслуживание и соблюдение нормативных требований гарантируют долговечность и эффективность работы системы.

Используя знания о сальниковых запорных клапанах, можно значительно повысить уровень пожарной безопасности на объектах. Обращение к сертифицированным производителям и строгое соблюдение правил монтажа помогут избежать распространенных ошибок и обеспечить надежность систем пожаротушения.

Ответственный подход к проектированию и эксплуатации систем противопожарной защиты не только защитит имущество, но и сохранит жизни. Сальниковые запорные клапаны остаются важным элементом в этой сфере, и их правильное использование является залогом успешной работы всей системы.

Коротко о главном

Каковы основные функции сальниковых запорных клапанов в системах пожаротушения?

Сальниковые запорные клапаны выполняют ключевую роль в системах пожаротушения, обеспечивая быстрое перекрытие подачи воды или пенного концентрата, секционирование трубопроводов и возможность проведения регламентных работ без полного опорожнения системы.

Какие типы сальниковых уплотнений используются в запорных клапанах?

В сальниковых запорных клапанах применяются различные типы уплотнений, включая мягкую набивку из графитовых, фторопластовых или асбестовых материалов, а также комбинированные уплотнения с использованием терморасширенного графита, что обеспечивает высокую герметичность.

Как правильно выбрать сальниковый запорный клапан для конкретной системы?

При выборе сальникового запорного клапана необходимо учитывать такие критерии, как герметичность, температурный диапазон эксплуатации, коррозионная стойкость и соответствие материалам, используемым в конкретной системе пожаротушения.

Какие материалы используются для изготовления сальниковых запорных клапанов?

Сальниковые запорные клапаны изготавливаются из различных материалов, включая чугун, сталь, латунь и нержавеющую сталь, каждый из которых имеет свои преимущества в зависимости от условий эксплуатации и требований к коррозионной стойкости.

Каковы основные ошибки при монтаже сальниковых клапанов?

Основные ошибки при монтаже включают установку клапана против направления потока, чрезмерную затяжку фланцевых соединений и отсутствие компенсаторов при температурных расширениях, что может привести к повреждению оборудования.

Как часто необходимо проводить техническое обслуживание сальниковых запорных клапанов?

Техническое обслуживание сальниковых запорных клапанов должно проводиться в соответствии с требованиями производителя и нормативных документов, включая ежемесячные визуальные осмотры, ежеквартальные проверки работоспособности и ежегодные полные технические освидетельствования.

Какие компании являются ведущими производителями сальниковых запорных клапанов?

Ведущими производителями сальниковых запорных клапанов на российском рынке являются компании АДЛ (Россия), Broen (Дания) и Zetkama (Польша), каждая из которых предлагает продукцию, соответствующую высоким стандартам качества и надежности.

Каковы перспективы развития сальниковой арматуры?

Перспективы развития сальниковой арматуры включают использование инновационных материалов, интеграцию с системами мониторинга и тенденции импортозамещения, что способствует улучшению качества и надежности оборудования в системах пожаротушения.
